深圳涡流管-瞬间降温-50°

一、涡流管选型：

一台 SR-W25 的涡流管，可产生高达 428Kcal/H(528w)制冷量，如果制冷量超出需求，可选择使用制冷量低的 SR-W15 涡 流管，可产生 252 Kcal/H(325w)的制冷量，如果需要更大的制冷量则可选择 SR-W30 涡流管，可产生 504 Kcal/H(821w)的制 冷量，以及更大制冷量的 SR-W40 涡流管，可产生 706 Kcal/H(1180w)的制冷量。  冷风的供应方式可以选择万向软管或快速接头的方式输出，万向软管分为单头和双头（Y 型）万向管，冷气出口可选择 圆孔和偏嘴的型式，快速接头可直接插软管将冷气输送到工作区域。

二、气源：

涡流管的气源供气压力在 0.55-0.69Mpa(80-100 PSIG)。若入口空气 压力变小，温差和气流也随之变小。注意：涡流管的气源必须是经过滤的 洁净的压缩空气。涡流管前端应安装调压过滤器以过滤湿气、污物等。若 压缩空气中有油，则还要采用一个除油过滤器。该除油过滤器应并列装在 调压过滤器的后面，所有过滤器应靠近涡流管，以离涡流管 3-5 米为宜。

三、压缩空气供气管径：

 为尽量避免压缩空气损耗，请为 SUNAIR 涡流管选择合适的压缩空气管道，如：小于 5 米长的管道直径应为 10mm，5 米以 上 15 米以下长的管径应为 12mm，而 15 米以上 30 米以下长的管径应为 16mm。若采用软管，则以上三种长度的软管管径应分 别为 10、12 和 16mm。

四、涡流管的使用：

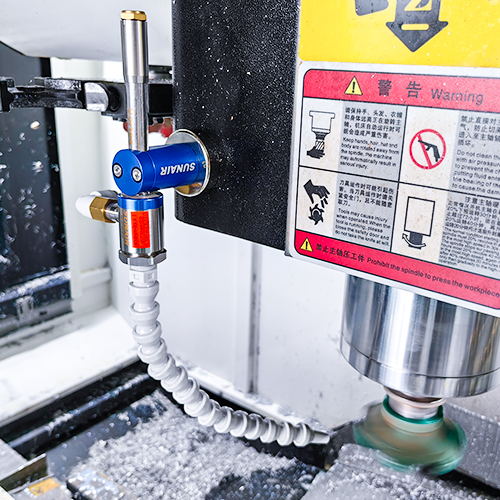

  基于涡流管的应用多样化，所以需要客户自己试验找出最佳安装位置，可使用 配件磁力座进行固定或其它固定方式。利用万向管将冷空气导向需冷却的部位， 同时，选择合适的喷嘴（圆型的或扇型）装在离该部位最近的位置，一般在 13mm 以内。  也可在冷气出口安装气管快速接头，用气管将冷气导出至需要冷却的工作区 域，小型涡流管选用外径 8 以上软管，中型涡流管选用外径 10 以上软管，长度 应在 500mm 以内，并且采用保温材料包裹。

五、冷气流的控制：

  涡流管在压缩空气供应时可立即提供冷空气，旋转温度控制阀旋钮可以调节冷气和热气的温度，旋钮逆时针旋转时调低 冷空气温度，此时冷气温度会降低，冷空气流量会减少，当旋钮顺时针旋转时为调高冷空气温度，此时冷空气温度会升高， 冷空气流量会变大，旋钮完全拧紧后热风端无热气排出，此时冷气端将不产生降温。温度调节阀出厂设置如下：

  为节约压缩空气，可采用间歇开关的方法：使用一个时间继电器可实现开关控制，配合使用进气管路的电磁阀通断气从 而实现间歇冷气供应。

六、故障排除：

  如果冷却效果不太好，请检查以下一些常见的问题：  1. 入口压力：气源压力下降会导致冷却效果下降，因此需要在涡流管工作的时候测试其压缩空气入口处的压力。同时，检 查管径大小。压缩空气管径过小会导致压力衰减过大。  2. 压缩空气限流：进气管径太小，距离太远。配套的过滤器和电磁阀内部孔径太小而限流，应选用更大的型号。  3. 入口温度：正常情况从涡流管出来的冷气流温度应低于压缩空气温度40度，但由于气源管道通过天花板、靠近熔炉或遭 太阳直射等，从气源管道出来的压缩空气温度会高于外部环境温度。这时，冷气流温度会高于预期值而达不到足够的冷 却量。  4. 冷气端背压：若冷空气出口处有压力，也会影响涡流管的冷却效果，所以用软管输送冷气时管径应与进气管径相同。  5. 无冷气流：若过滤器不能正常工作，压缩空气中的水气就会进入涡流管内部凝固。此时，冷气流就会减少甚至没有。因 此，要经常清洁过滤器。若产生内部冷凝的情况，采用以下任一措施即可：  - 关掉涡流管，用气枪将空气吹进冷空气出口；  - 将涡流管关闭一会，就会自动解冻；  - 干燥压缩空气。

七、维护保养：

  涡流管无活动部件，若正确使用过滤器，则无需维护。如果需要进行内部清洗，建议采用以下方法：  - 拧开万向管。沿逆时针方向旋转取下消声器。  - 拿掉“O”型环、发生器（为白色塑料件）、热气出口终端部件和磁性基座，检查是否有污物并清除。  - 将冷空气抑制器外的所有部件均浸在温和的或脱脂洗液中，用气枪吹掉部件上的溶液和污物。  - 将上述清洁过的部件重新装好。
